1. 什么是噴錫/熱風整平
噴錫/熱風整平(HASL)是一種PCB表面處理工藝。通過在PCB的銅表面上制備錫鉛層，可以起到保護焊盤免受氧化和保持焊錫性的作用。HASL所用到的液體焊料通常由含63%錫和37%鉛組成，在SMT焊接過程中，HASL層與錫膏焊料一起溶解。HASL板在無鉛工藝誕生之前在電子制造業占據主導地位。目前雖然使用量下降，但仍在醫療，軍工，航空航天等領域有著廣泛應用。
圖1. HASL表面處理層。
2. HASL工藝步驟
在進行HASL表面處理前需要對PCB進行清洗，通過微蝕刻方式將銅面清洗。清洗完畢后對PCB板進行預熱和涂覆助焊劑處理。助焊劑能夠減小PCB與焊料間的表面張力，從而使焊料更好的覆蓋在PCB上。在涂覆助焊劑后需要將PCB浸入熔融錫/鉛溶液中，裸露的銅焊盤區域會被錫/鉛溶液覆蓋并形成錫鉛層。在形成錫鉛層后可以采取熱風整平機的高壓熱風刀去除PCB表面和孔內多余的焊料，確保焊料沉積的均勻性，從而在焊盤上留下一層均勻而薄的保護層。
HASL工藝參數包括焊料溫度，浸錫時間，熱風刀壓力，熱風刀角度，熱風刀間距和PCB上升速度。
l 焊料溫度: 焊料Sn63Pb37的熔點為183℃，為了保證良好的金屬間化合物形成，焊料的溫度一般控制在230-250℃左右。
l 浸錫時間一般控制在2-4s，過長時間容易導致金屬間化合物過度生長。
l 熱風刀的壓力和流速越大，焊料涂層的厚度就越小。通常熱風刀的壓力控制在0.3-0.5MPa。
l 熱風刀角度不當會導致PCB兩側的涂層厚度不一致。多數熱風刀會向下調整4°。
l 熱風刀間距一般為0.95-1.25cm。
l PCB上升速度需要根據實際情況控制。上升速度慢會增加熱風處理時間，使得焊料層減薄。反之則會增大焊料層厚度。
3. 不同PCB表面處理比較
通常來說HASL板得焊點和OSP焊點可靠性相差不大，這兩種表面處理工藝在焊接是形成的金屬間化合物均為Cu6Sn5和Cu3Sn。此外，HASl層的厚度往往比有機保焊膜(OSP)，化鎳沉金(ENIG)，化學沉錫(ImSn)和化學沉銀(ImAg)的厚度要大得多，但是HASL工藝比其它表面處理的成本更低。

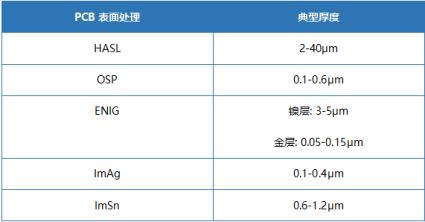

表1. 不同表面處理的厚度。
4. HASL的優勢和劣勢
HASL板明顯的優勢就是涂層成分始終一致，使用壽命長，且有著很寬的PCBA烘烤和清洗窗口。但是HASL工藝制備的錫層平整度較差，對錫膏印刷和回流效果影響大，而微間距焊接需要相當高得錫膏印刷和回流質量，因此微間距產品得安裝往往不使用HASL板。
深圳市福英達工業技術有限公司致力于生產用于微間距焊接的超微級(T6及以上)錫膏。福英達錫膏印刷性/點膠性優秀，粘度穩定，板上時間長，焊后能在PCB的焊盤上形成均勻且機械強度高的焊點。歡迎客戶與我們聯系合作。
