金錫錫膏焊點微觀結(jié)構(gòu)演化-福英達(dá)錫膏
金錫錫膏焊點微觀結(jié)構(gòu)演化-福英達(dá)錫膏
提到無鉛錫膏大家最熟悉的肯定是中溫錫銀銅錫膏和低溫錫鉍銀錫膏。這兩種類型的無鉛錫膏應(yīng)用范圍很廣，且其熔點從139℃-217℃不等，能夠滿足大部分常規(guī)的封裝需求。有些領(lǐng)域必須要采用高溫焊料。但含鉛焊料的使用已不被允許。作為高溫含鉛錫膏的替代品，共晶金錫錫膏(Au80Sn20)的發(fā)展已經(jīng)有一段時間了，該合金具有優(yōu)異的抗疲勞性能，高溫性能，耐腐蝕性和抗蠕變性。
金錫錫膏是一種很特殊的焊料，具有比傳統(tǒng)錫膏更優(yōu)秀的抗氧化性和潤濕性，能夠不借助助焊劑在280℃以上完成焊接工作。比如在功率型LED芯片中往往能夠見到金錫錫膏的身影。金錫錫膏通常被電鍍在硅片上形成Au和Sn薄膜，焊接加熱后通過界面反應(yīng)形成焊點。金錫錫膏與焊盤的界面反應(yīng)和金屬間化合物(IMC)情況影響焊接效果，需要我們了解。
金錫錫膏IMC演變
擴(kuò)散機(jī)制是IMC生成的本質(zhì)原因。金屬原子在焊接時通過擴(kuò)散作用形成金屬間化合物。Au和Sn的相互擴(kuò)散率很高，在不同溫度會產(chǎn)生金屬間化合物。通過相圖可以知道固態(tài)共晶金錫錫膏的IMC主要包括Au5Sn和AuSn。
Tsai等人在Cu基板和Ni基板上蒸鍍沉積Au80Sn20錫膏形成Sn/Au/Cu和Sn/Au/Ni夾層結(jié)構(gòu)并研究了焊盤界面處微觀結(jié)構(gòu)演變。當(dāng)在290℃焊接2分鐘時，發(fā)現(xiàn)在Ni基板界面都會生成(Au, Ni)5Sn和(Au, Ni)Sn。對Ni基板而言，界面的金屬化合物層雖然都為(Au, Ni)5Sn和(Au, Ni)Sn，但是分布位置卻對調(diào)了(圖1)。
圖1. Sn/Au/Ni焊接微觀結(jié)構(gòu) (a)(Au, Ni)Sn靠近Ni一側(cè)； (b) (Au, Ni)5Sn靠近Ni一側(cè)。
焊接后的Cu基板處金屬化合物是以(Au, Cu)5Sn和(Au, Cu)Sn為主(圖2)。可以知道有少量的Cu融入了Au的子晶格中。并且可以發(fā)現(xiàn)在不同溫度下，(Au, Cu)5Sn層中的Au和Cu的比重并不一樣。低焊接溫度使得Cu含量更低。

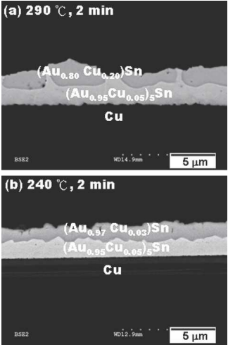

圖2. Sn/Au/Cu焊接微觀結(jié)構(gòu)。
老化后焊點微觀結(jié)構(gòu)
錫膏-Cu界面
金錫錫膏焊點的微觀結(jié)構(gòu)演變機(jī)制相當(dāng)復(fù)雜且規(guī)律難尋，這和錫銀銅和錫鉍銀焊點微觀結(jié)構(gòu)區(qū)別很大。比如Sn/Au/Cu焊點在240℃焊接并在該溫度下老化1小時后，(Au, Cu)5Sn和(Au, Cu)Sn都發(fā)生了變化。(Au, Cu)5Sn從(Au0.95, Cu0.05)5Sn變成了(Au0.7, Cu0.3)5Sn和(Au0.6, Cu0.4)5Sn。(Au0.97, Cu0.03)Sn變成了不連續(xù)的(Au0.94, Cu0.06)5Sn，這情況表明Cu在焊料中的融解顯著的增加。
在240℃老化10小時后，(Au0.94, Cu0.06)Sn沒有變化。但是出現(xiàn)了Cu3Au和無法確定成分的Au-Cu-Sn。雖然成分有小變化，總體來看，(Au, Cu)5Sn總是更傾向挨著Cu層生長。

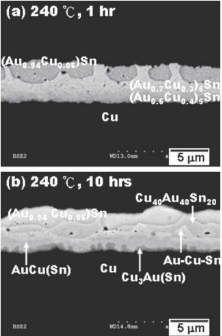

圖3. 240℃焊接和老化后Cu界面微觀結(jié)構(gòu)。
錫膏-Ni界面
可以發(fā)現(xiàn)在老化1000小時后Ni界面仍然保持較為完整的結(jié)構(gòu)。(Au, Ni)5Sn層依舊保持連續(xù)性。(Au, Ni)Sn層消失，取而代之出現(xiàn)了(Ni0.6, Au0.4)3Sn2和少量的不確定成分的Ni-Au-Sn。緊挨著Ni層出現(xiàn)(Ni0.6, Au0.4)3Sn2表明有一定量的Au融解。

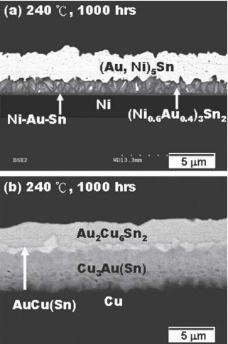

圖4. 240℃焊接和老化后Ni界面和Cu界面微觀結(jié)構(gòu)對比。
客戶如果有高溫?zé)o鉛錫膏產(chǎn)品的需求，可以與深圳市福英達(dá)聯(lián)系。深圳市福英達(dá)有著先進(jìn)的金錫錫膏生產(chǎn)技術(shù)，產(chǎn)品能夠滿足高溫焊接的需求。
參考文獻(xiàn)
Tsai, J.Y., Chang, C.W., Ho, C.E., Lin, Y.L. & Kao, C.R. (2006). “Microstructure Evolution of Gold-Tin Eutectic Solder on Cu and Ni Substrates”, Journal of Electronic Materials, vol.35(1).
返回列表
