由于Ag能為錫膏帶來更好的導電性和潤濕性，目前焊料界的低溫和中溫的無鉛焊料很多都會含有少量的Ag來起到優化焊點的作用。含有Ag的錫膏，如SnAg3Cu0.5和SnBi47.6Ag0.4，在回流后生成的焊點通常比SnCu和SnBi類的錫膏性能更優秀。在這些含Ag焊料中，金屬間化合物（IMC）Ag3Sn在凝固過程中往往以共晶反應形式生成。有不少研究稱初級Ag3Sn板生長會給焊點帶來不良影響，因此分析Ag3Sn在焊料層中的生長機制很有必要。
Cui等人將不同焊料合金在高溫下壓成30μm厚的金屬箔，然后加入助焊劑并回流形成直徑500μm的球體。焊料樣品會進行DSC實驗加熱然后冷卻。通過分析吸熱峰可以了解Ag3Sn的液相線溫度。
Ag3Sn過冷
下圖描述了過冷對Sn95Ag5中初級Ag3Sn生長的作用，回流冷卻速率為5K/min。從結果來看，Ag3Sn成核過冷范圍大約為17–68°C。此外，Ag3Sn在最小的過冷度（<20°C）下的生長形狀為單晶板。隨著過冷度加深至~25°C，在偏振光成像中形成了三個分叉的Ag3Sn板。當過冷超過40℃，Ag3Sn板仍然呈現分支現象，但會出現平行板。更高程度的過冷度會讓Ag3Sn和β-Sn出現不同的成核溫度，從而為Ag3Sn的生長和粗化提供了更長的窗口期。

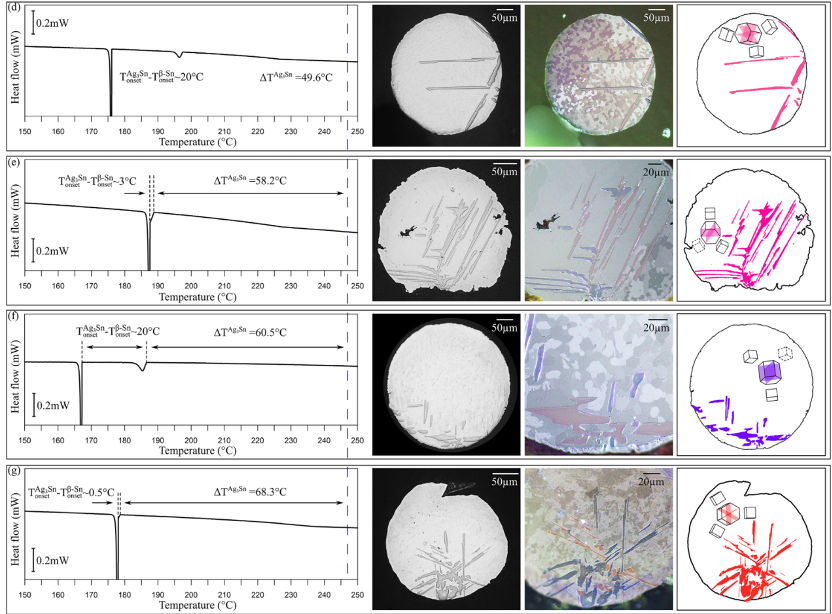

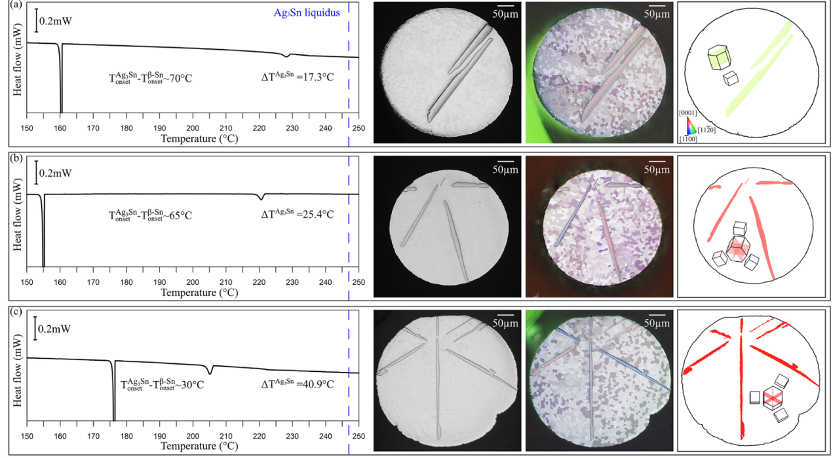

圖1. 不同SnAg5過冷溫度的Ag3Sn微觀結構。
冷卻速度對Ag3Sn的影響
當冷卻速度較低時，Ag3Sn會在SnAg5球中以單晶形態生長。隨著增加回流過程中的冷卻速度，更多的Ag3Sn生長以孿晶的形式發生。明顯的是，孿晶傾向于在較低的溫度下形成，即在較深的過冷度下形成的孿晶。此外從圖2(b)可以看到，當冷卻速度升高，Ag3Sn成核的起始溫度會更低。
圖2. SnCu5中的Ag3Sn在不同冷卻速度下的成核。
焊料與銅基板焊接后的Ag3Sn生長
由于β-Sn成核的干擾較少，SnAg5的平均Ag3Sn過冷度比其他三種焊料更深。此外，Cui等人發現銅焊盤可以對當焊料Ag3Sn成核起到催化作用。與銅基板焊接時，Ag3Sn成核起始溫度明顯高于相對應的焊料球，且所有焊點的成核溫度都高于Ag3Sn的液相線溫度。

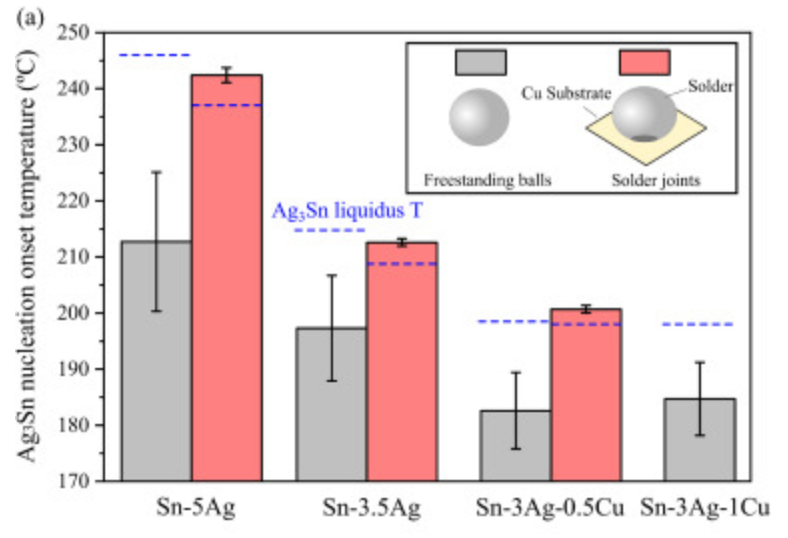

圖3. 不同焊料中的Ag3Sn成核起始溫度。
深圳市福英達是致力于生產半導體無鉛焊料的廠家，歡迎與我們聯系咨詢更多有關焊料的問題。福英達還能為客戶提供各種類型的無鉛焊料，涵蓋了低溫，中溫和高溫錫膏產品。歡迎有焊料需求的客戶與我們合作。
參考文獻
Cui, Y., Xian, J.W., Zois, A., Marquardt, K., Yasuda, H. & Gourlay, C.M. (2023). Nucleation and growth of Ag3Sn in Sn-Ag and Sn-Ag-Cu solder alloys. Acta Materialia, vol.249.
