退火對錫銀銅錫膏的影響
錫銀銅錫膏是常見的無鉛錫膏，大量用于中溫的焊接工藝。錫膏通過印刷或點膠等工藝沉積在焊盤上，在經過回流處理后形成牢固焊點。隨著人們對電子產品的使用頻率和時長越來越長，對焊點的可靠性提出了很高的要求。然而，跌落和撞擊事件通常會損壞移動電子產品，導致裂縫很容易通過焊料傳播而導致設備失效。因此，錫膏焊點需要能夠承受足夠大的沖擊。分析焊點微結構是分析沖擊失效的重要手段。
隨著老化時間的增加，SAC錫膏的微觀結構顯著變粗，并且可以觀察到Cu3Sn逐漸生長在 Cu6Sn5層和Cu基板之間的界面處。在經過眾多研究者實驗后，發現了熱退火是一種能夠提高焊點沖擊可靠性的工藝。Zhang et al. (2009) 測試表明，在退火后進行150°C的老化測試后，SnAg3.8Cu0.7錫膏制成的焊點進行會增加沖擊韌性，因為焊料中的微觀結構會變粗。Zhang et al.發現當老化時間為1000h時, SnAg3.8Cu0.7焊點的沖擊吸收功值高于SnPb共晶錫膏。
圖1. 不同錫膏的平均沖擊吸收功值 (Zhang et al., 2009)。
在無鉛錫膏老化過程中，金屬間化合物Cu3Sn顯著生長，裂紋生長路徑從SAC焊料/IMC界面移動到Cu6Sn5層的內部。當老化到1000小時后，穿晶斷裂模式的面積遠小于 100 h老化，因此沖擊吸收功值要更高。Chen et al. (2014) 也針對SAC/Cu復合焊料做了210°C退火處理并進行老化測試?；亓髑€如圖2所示。

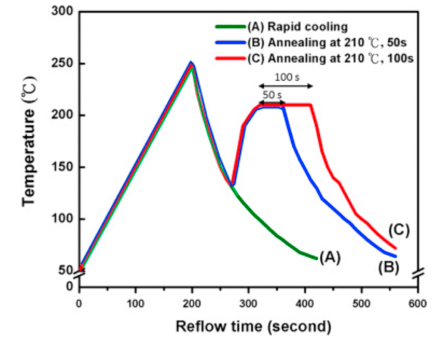

圖2. SAC錫膏不同的退火條件 (Chen et al., 2014)。
圖3. SAC/Cu焊點的SEM圖: (a)快速冷卻; (b, e)50s退火; (c, f)100s退火; (d-f)是(a-c)的焊料/Cu界面的放大圖 (Chen et al., 2014)。
隨著 SAC/Cu 焊點在210 °C下退火50和100 s，微小的沉淀逐漸生長并粗化，在SAC/Cu界面附近呈網狀分布 (圖3)。相比于快速冷卻，退火能使錫膏焊點沖擊韌性增強。Chen et al. 認為沉淀從點型向網型重新分布的驅動力是IMC熟化并降低了表面能，從而微小的Ag3Sn或Cu6Sn5顆粒結合。逐漸生長的沉淀對增強焊點沖擊可靠性起到了重要的作用。
深圳市福英達工業技術是一家專業制造封裝錫膏的廠家，錫膏性能穩定，焊接效果好，焊點可靠性強。歡迎進一步了解。
參考文獻
Chen, W.L., Yu, C.Y., Ho, C.Y., & Duh, J.G. (2014), “Effects of thermal annealing in the post-reflow process on microstructure, tin crystallography, and impact reliability of Sn–Ag–Cu solder joints”, Materials Science and Engineering: A, vol.613, pp.193-200.
Zhang N., Shi, Y.W., Lei, Y.P., Xia, Z.D., Guo, F., & Li, X.Y. (2009), “Effect of Thermal Aging on Impact Absorbed Energies of Solder Joints Under High-Strain-Rate Conditions”, Journal of Electronic Materials, vol.38(10), pp.2132-2147.
